Biến tần vòng mở EM500

Biến tần vòng mở EM500

(143)

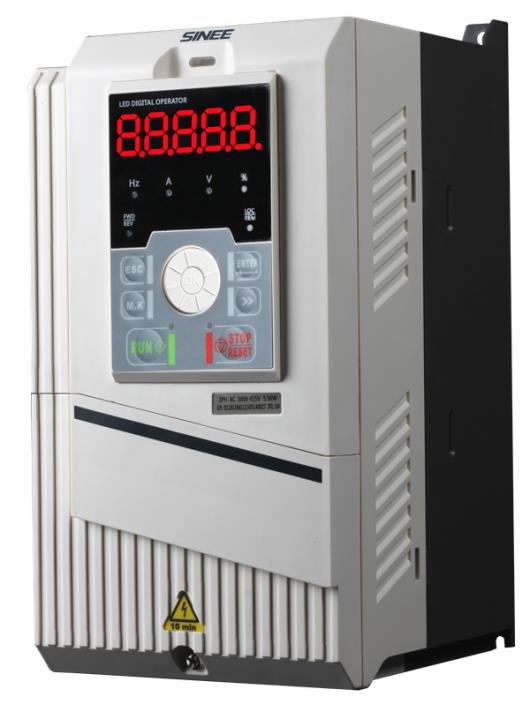

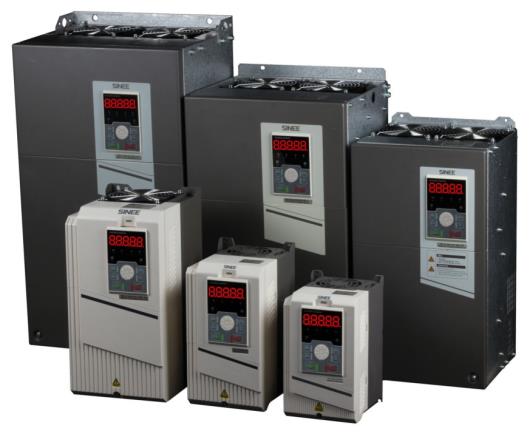

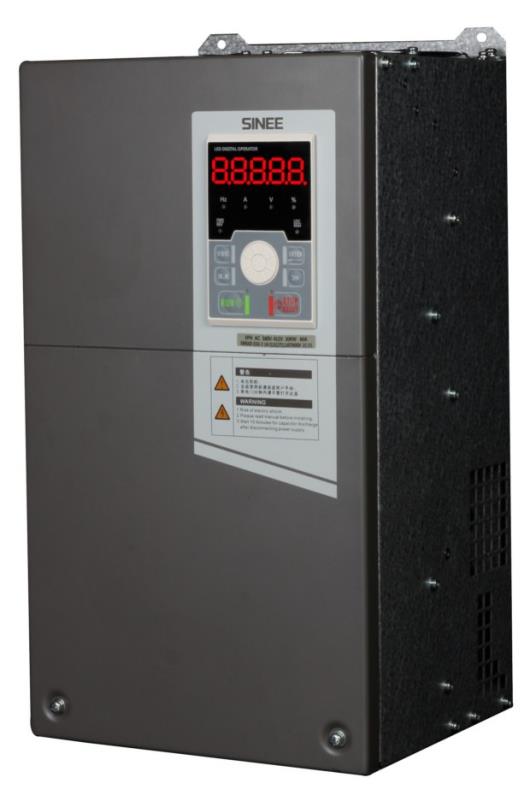

Biến tần điều khiển vector vòng hở EM500

1 pha 220 V (± 20%), 0,75 (G) / 1,5 (P) ~ 2.2 (G) /3.0 (P)
3 pha 220 V (± 20%), 0,75 (G) / 1,5 (P) ~ 2.2 (G) /3.0 (P)
3 pha 380V / 415V (± 20%), 0.75 (G) /1.5 (P) ~ 560 (G) / 630 (P)

EM500 được áp dụng công nghệ phần mềm và phần cứng mới, nó có thể được áp dụng cho hầu hết các ứng dụng công nghiệp ở chế độ điều khiển véc tơ vòng hở như quạt, cấp nước, máy nén khí, máy cáp, v.v.

1. Đặc điểm nổi bật


① . Áp dụng cho động cơ cảm ứng hoặc PMSM

②. Bàn phím dễ vận hành hơn, lựa chọn menu nhanh và gỡ lỗi chính xác hơn bằng chiết áp kỹ thuật số



③. Tích hợp DC từ 11kw đến 560kw



④. Thiết kế tản nhiệt riêng biệt, hiệu quả làm mát cao và bảo trì dễ dàng

⑤. Lớp phủ phù hợp tự động trên PCBA, chịu các điều kiện khắc nghiệt hơn

⑥. Điều chỉnh tốc độ rộng: VVF / 1: 50, SVC / 1: 200 và
       Độ chính xác điều khiển tốc độ cao: ± 0,2% tốc độ định mức

⑦. Độ chính xác kiểm soát mô-men cao: ± 8% mô-men  định mức (SVC)

⑧. Tải ở tần số thấp: 1Hz / 150% (VVF), 0,25Hz / 150% (SVC)

⑨ . Dòng quá tải tối đa:
     150% dòng định mức trong 1 phút (G);
     120% dòng định mứci trong 1 phút (P)
⑩.  Đoản mạch và bảo vệ quá tải cho ngõ ra cung cấp (24V, 10V)
⑪.  Tích hợp IGBT tiêu chuẩn từ 0,75-18,5kW, tích hợp IGBT  tùy chọn từ 22-75kW
⑫.  Card mở rộng I / O tùy chọn hỗ trợ:  4 DI, 1 DO và  ngõ vào analog -10V ~ + 10V




⑬.  ModBus RS485 tiêu chuẩn; 3 carrd giao tiếp trường Bus tùy chọn: Profibus-DP, CANopen, DeviceNet

⑭.  Ba macro bổ sung theo yêu cầu cấp nước, máy nén và máy móc cáp




2. Sơ đồ dây









3.Đặc điểm


Iterm  Specifications
Nguồn cung cấp chính  1 pha 220V,0.75(G)/1.5(P)~2.2(G)/3.0(P)
 3 pha 220V,0.75(G)/1.5(P)~2.2(G)/3.0(P)
 3 pha 380V/415V(±20%), 50/60Hz±5%, tỷ lệ mất cân bằng điện áp<3%
Ngõ ra   Điện áp ngõ ra 3 pha, từ 0 đến nguồn cung cấp chính

Dòng ngõ ra định mức

100% dòng định mức không ngừng ngõ ra

Dòng quá tải lớn nhất

Model G: dòng định mức 150% cho 1 phút,

Model P: dòng định mức 120% cho 1 phút

Chức năng điều khiển cơ bản

 Chế độ điều khiển V/F (VVF), SVC (công nghệ điều khiển vector không cảm biến)
Chế độ ngõ vào  Ngõ vào tần số (Tốc độ), ngõ vào mô-men.
  Chế độ chạy Bàn phím, trạm  điều khiển (chuỗi 2 dây, chuỗi 3 dây), RS485 (giao tiếp)

Phạm vi điều khiển tần số

0.00~600.00Hz/0.0~3000.0Hz

Độ phân giải tần số ngõ vào

Ngõ vào kỹ thuật số: 0.01Hz/0.1Hz

Ngõ vào Analog: 0.1% của tần số lớn nhất

Phạm vi điều chỉnh tốc độ

1:100 (V/F), 1:200 (SVC)

Kiểm soát tốc độ chính xác

±0.2% tốc độ đồng bộ định mức

Thời gian tăng/ giảm tốc

0.01~600.00s/0.1~6000.0s/1~60000s
Tính năng V / F Điện áp ngõ ra định mức: 20%~100%  có thể điều chỉnh
Tần số cơ bản:1.00~600.00Hz/3000Hz có thể điều chỉnh
Tăng mô-men  cố định đường cong tăng mô-men, quy mô đường cong V / F do khách hàng xác định
Mô-men khởi động  150%/1Hz (VVF), 150%/0.25Hz (SVC)

Độ chính xác điều khiển mô-men

±8% mô-men định mức (SVC)
AVR AVR hoạt động trong khi điện áp đầu ra không đổi nếu điện áp đầu vào thay đổi.

Giới hạn dòng tự động

Tự động giới hạn dòng ngõ ra, tránh quá dòng thường xuyên
 Phanh DC

Tần số phanh: 0.01~Fmax, Thời gian phanh: 0~30S

Dòng phanh: 0%~100% dòng định mức

 Tín hiệu nguồn ngõ vào

Truyền thông, điện áp analog, dòng analog, tốc độ đặt trước, xung tốc độ cao, v.v.

Chức năng ngõ vào/ ra

Công suất tham khảo 10V/20mA
Công suất điều khiển trạm 24V/200mA
Trạm ngõ vào digital
11 trạm ngõ vào số:

7 tiêu chuẩn (X1 ~ X7) và 4 tiện ích mở rộng (X8 ~ X11);

X7 có thể được áp dụng như trạm ngõ vào xung tốc độ cao (F02,06 = 35/38/40)

X1 ~ X6 và X8 ~ X11 chỉ có thể được áp dụng như trạm ngõ vào thông thường

Trạm ngõ vào analog

4 ngõ vào analog : 3 tiêu chuẩn (AI1 ~ AI3) và 1 phần mở rộng (AI4)

1 ngõ vào điện áp (AI1) 0 ~ 10V

  2 ngõ vào điện áp (AI2 / AI3) 0 ~ 10V hoặc dòng ngõ vào 0 ~ 20mA
  tùy chọn: 1 ngõ vào điện áp (AI4) -10V ~ 10V

Trạm ngõ ra digital

3 ngõ ra đa chức năng OC:2 tiêu chuẩn (Y1/Y2) and 1 mở rộng (Y3)

2 ngõ ra đa chức năng relay:: R1: EA/EB/EC and R2:RA/RB/RC

Dòng ngõ ra tối đa OC: 50mA

Công suất tiếp điểm rơ-le : 250VAC/3A hoặc  30VDC/1A, EA-EC và RA-RC  N/O,  EB-EC và RB/RC N/C
Trạm ngõ ra analog   2 trạm ngõ ra đa chức năng analog:
 M10~10VM2:0~10V or 0~20mA

HIển thị bàn phim

LED Tương tác của con người với màn hình và bộ truyền động điều khiển

Sao chép tham số

Tải lên và tải xuống thông tin tham số của biến tần, sao chép nhanh các thông số
Bảo vệ Bảo vệ Đoản mạch, quá dòng, quá điện áp ,, quá tải, mất pha, dưới  áp, quá nhiệt, lỗi quá tốc độ bên ngoài, v.v.

Điều kiện ứng dụng

Hướng cái đặt  Trong nhà, với độ cao dưới 1.000 mét, không có bụi và khí ăn mòn  và ánh sáng mặt trời trực tiếp
Nhiệt độ môi trường

 -10oC ~ + 50oC. Phạm vi nhiệt độ môi trường xung quanh + 40oC ~ + 50oC, 20% ~ 90% rh (không ngưng tụ)

Độ rung <0.5g
 Nhiệt độ   lưu trữ  -20~+65℃
Installation Method Gắn tường, lắp sàn, lắp phẳng
Lớp bảo vệ IP20/IP21 (450kW và cao hơn)
Phương pháp làm mát Buộc làm mát không khí
Tiêu chuẩn an toàn IEC61800-5-1:2007
Tiêu chuẩn EMC IEC61800-3:2004




4.Model Numbering Scheme

Danh sách số 5.Model




Lưu ý:
Chênh lệch giữa biến tần và động cơ không được nhiều hơn hai mức công suất. Vui lòng  chọn một động cơ phù hợp với biến tần trong dòng định mức.

EM500  kích thước tổng thể và cài đặt



EM500 có thể được phân loại thành 31 đặc điểm kỹ thuật cho 4 kích thước tổng thể và 12 kích thước cài đặt. Bàn phím có thể được cài đặt riêng trên một bảng sắt với kích thước lỗ là 114,5 ± 0,1 (L) * 71 ± 0,1 (W) mm và độ dày của bảng sắt là 1,2 - 2,0mm.



Kích thước lắp đặt tổng thể của EM500



Chi tiết đóng gói về EM500



Linh kiện

Tên linh kiện  Thông số kỹ thuật  Miêu tả  Hình ảnh
Thẻ mở rộng IO EC-IO-A1 4 Đầu vào đa chức năng Đầu vào tín hiệu điện áp tương tự (Hỗ trợ đầu vào điện áp -10V - + 10V hoặc cảm biến nhiệt độ PT100 / PT1000) Đầu ra tín hiệu số

Thẻ mở rộng IO


EC-IO-A3

1 nhiệt độ đầu vào

: Hỗ trợ PT100, KTY84-130 / 150 và

Cảm biến nhiệt độ PTC130 / 150

1 đầu ra rơle (NO): Y3 : EA3-EC3, sản lượng tối đa hiện tại

của OC là 50mA; công suất tiếp điểm:

250VAC / 3A hoặc 30VDC / 1A

Nguồn cung cấp: + 15V-GND, tối đa. đầu ra hiện tại là 100mA

Thẻ giao tiếp-Profibus-DP EC-CM-P1

Thẻ giao tiếp EC-CM-P1 được định nghĩa là nô lệ PROFIBUS-DP

thẻ giao tiếp và được sử dụng để kết nối biến tần EM500 với mạng PROFIBUS-DP.

Thẻ giao tiếp-CANOpen EC-CM-C1 Thẻ giao tiếp EC-CM-P1 được định nghĩa là thẻ giao tiếp nô lệ CANopen và được sử dụng để kết nối biến tần EM500 với mạng CANopen.
Thẻ giao tiếp-DeviceNet EC-CM-D1 Thẻ giao tiếp EC-CM-D1 được định nghĩa là thẻ giao tiếp nô lệ DeviceNet và được sử dụng để kết nối biến tần EM500 với mạng DeviceNet.
Thẻ máy nén khí tùy chọn EC-IO-K2 Thẻ tùy chọn cho ứng dụng máy nén khi
Thẻ đồng hồ EC-TM-A1 Thẻ tùy chọn cho ứng dụng cấp nước dưới áp suất không đổi
Thẻ phát hiện trình tự pha EC-PSPP-A1 Thẻ tùy chọn cho ứng dụng đặc biệt PSMS

Bộ hãm động lực   BR100  cho bộ biến tần AC 45-315kW

Mô hình và thông số kỹ thuật

model  Minimum Resistance (Ω) Average Brake Current Iav(A) Peak Brake Current Imax(A) For inverters(kW)
BR100-045 10 45 75 18.545
BR100-160 6 75 150 55160
BR100-315 3 120 300

185315

Nhận xét:

1. BR100-045 được áp dụng cho biến tần 3 pha 220ac / 380Vac.

Đối với biến tần 3 pha 220 V, điện áp hãm là 395Vdc hoặc 420Vdc.

Đối với biến tần 3 pha 380Vac, điện áp hãm là 675Vdc hoặc 720Vdc.

2. BR100-160 / BR100-315 chỉ áp dụng cho biến tần 3 pha 380Vac.
