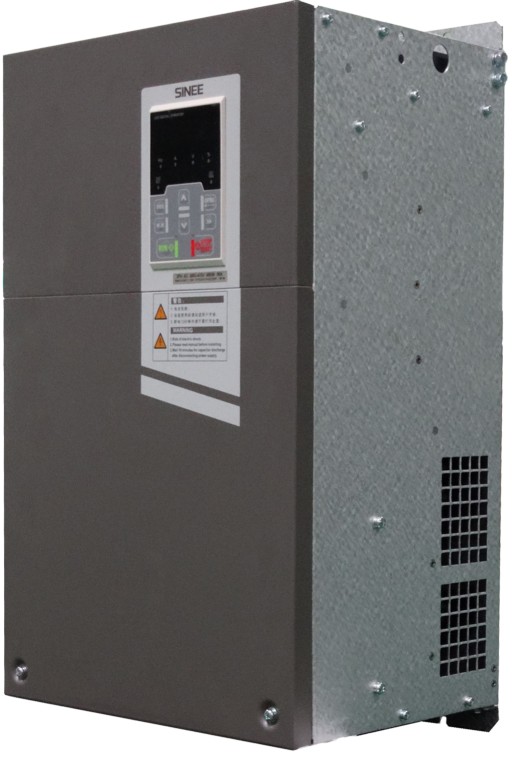

Biến tần hiệu suất cao EM600

Biến tần điều khiển vòng kín
3 pha 380V / 415V (± 20%), 0,75 ~ 400kW

Biến tần điều khiển vector hiệu suất cao dòng EM600 hỗ trợ nhiều công nghệ điều khiển hàng đầu quốc tế như: cải thiện điều khiển vectơ VF (VVF), điều khiển vectơ ít cảm biến tốc độ (SVC) và điều khiển vectơ phản hồi encoder (FVC). Cùng với các loại card tùy chọn khác nhau, nó có thể được áp dụng cho các thiết bị công nghiệp tinh vi hơn với độ chính xác và ổn định cao hơn.
1. Đặc điểm nổi bật
①. Động cơ áp dụng: Động cơ cảm ứng AC, PMSM

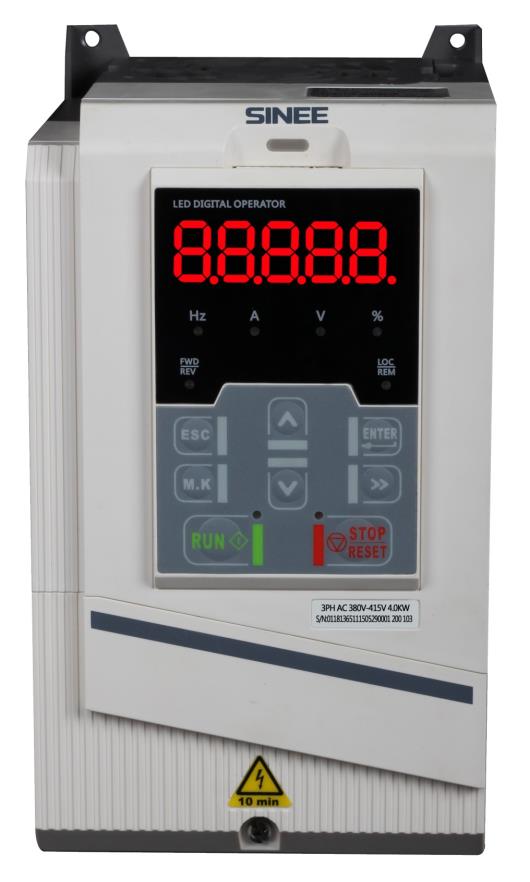

②. Bàn phím LED tiêu chuẩn, bàn phím LCD tùy chọn
③. Tích hợp DC cho 11 ~ 400kW
④. Độ chính xác kiểm soát mô-men xoắn cao: ± 8% mô-men định mức (SVC), ± 5% mô-men định mức (FVC)
⑤. Quy định tốc độ rộng: VVF / 1: 50, SVC / 1: 200, FVC / 1: 1000 và
      Độ chính xác kiểm soát tốc độ cao: ± 0,2% tốc độ định mức
⑥. Bảo vệ: khu quá áp, dưới áp, giới hạn dòng điện, quá tải, quá nhiệt, quá tốc độ, quá điện áp, vv
⑦. Tải ở tần số thấp: 1Hz / 150% (VVF), 0,25Hz / 150% (SVC) và 0Hz / 150% (FVC)
⑧. ModBus RS485 tiêu chuẩn; 3 thẻ giao tiếp trường Bus tùy chọn: Profibus-DP, CANopen, DeviceNet


⑨. 3 thẻ PG tùy chọn cho encoder: ABZ tăng dần, UVW tăng dần và biến áp quay

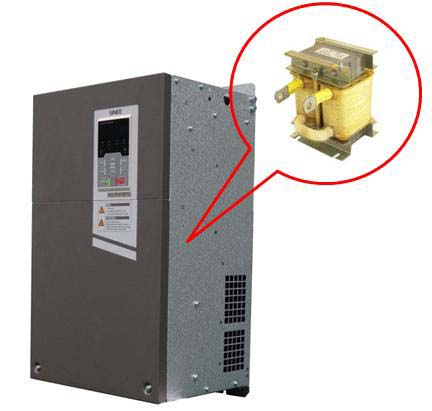

⑩. Reactor DC được tích hợp cho 11kw trở lên, tăng cường khả năng thích ứng lưới điện



⑪. Phanh IGBT tích hợp tiêu chuẩn từ 0,75-18,5kW, Phanh IGBT tích hợp tùy chọn từ 22 ~ 75kW, phanh IGBT bên ngoài từ 90 ~ 400kW
⑫. Hỗ trợ Card mở rộng I / O tùy chọn: đầu vào analog 4 DI, 1 DO và -10V ~ + 10V
⑬. CPU kép: Nhanh hơn và chính xác hơn so với CPU đơn

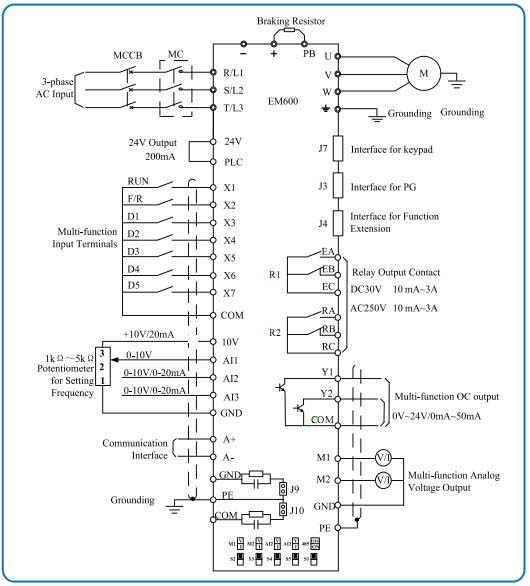

2. Sơ đồ nối dây

3. Thông số kỹ thuật

Iterm  Thông số kỹ thuât
Nguồn cung cấp chính

3 pha 380V- 20%~415V(±20%), 50/60Hz±5%, tỷ lệ mất cân bằng điện áp<3%

Ngõ ra   Điện áp ngõ ra 3 pha, từ 0 đến nguồn cung cấp chính

Dòng ngõ ra định mức

100% dòng định mức không ngừng ngõ ra

Dòng quá tải lớn nhất

dòng định mức 150% cho 1 phút, dòng định mức 180% cho 10 giây, dòng định mức 200% cho 2 giây

Chức năng điều khiển cơ bản

Chế độ điều khiển V/F, SVC (công nghệ điều khiển vector không cảm biến), FVC (điều khiển vector phản hồi)
Chế độ ngõ vào  Ngõ vào tần số (Tốc độ), ngõ vào mô-men.
Chế độ chạy Bàn phím, trạm  điều khiển (chuỗi 2 dây, chuỗi 3 dây), RS485 (giao tiếp)

Phạm vi điều khiển tần số

0.00~600.00Hz

Độ phân giải tần số ngõ vào

Ngõ vào kỹ thuật số: 0.01Hz

Ngõ vào Analog: 0.1% của tần số lớn nhất

Phạm vi điều chỉnh tốc độ

 1:50 (V/F), 1:200 (SVC), 1:1000 (FVC)

Kiểm soát tốc độ chính xác

0.2% tốc độ đồng bộ định mức

Thời gian tăng/ giảm tốc

0.01~600.00s/0.1~6000.0s/1~60000s
Tính năng V / F Điện áp ngõ ra định mức: 20%~100%  có thể điều chỉnh
Tần số cơ bản:20.00~600.00Hz có thể điều chỉnh
Tăng mô-men  cố định đường cong tăng mô-men, quy mô đường cong V / F do khách hàng xác định
Mô-men khởi động  150%/1Hz (VVF), 150%/0.25Hz (SVC),150%/0Hz(FVC)

Độ chính xác điều khiển mô-men

±8% mô-men định mức (SVC), ±5% mô-men định mức (FVC)
AVR AVR hoạt động trong khi điện áp đầu ra không đổi nếu điện áp đầu vào thay đổi.

Giới hạn dòng tự động

Tự động giới hạn dòng ngõ ra, tránh quá dòng thường xuyên
 Phanh DC

Tần số phanh: 0.01~Fmax, Thời gian phanh: 0~30S

Dòng phanh: 0%~100% dòng định mức

 Tín hiệu nguồn ngõ vào

Truyền thông, điện áp analog, dòng analog, tốc độ đặt trước, xung tốc độ cao, v.v.

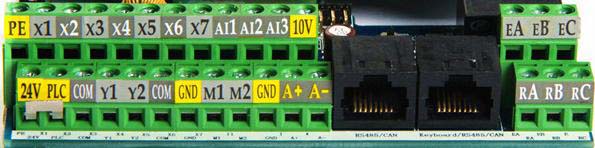

Chức năng ngõ vào/ ra

nguồn tham khảo 10V/20mA
Công suất điều khiển trạm 24V/200mA
Trạm ngõ vào digital
11 trạm ngõ vào digital:

7 tiêu chuẩn (X1 ~ X7) và 4 tiện ích mở rộng (X8 ~ X11);

X7 có thể được áp dụng như trạm ngõ vào xung tốc độ cao (F02,06 = 35/38/40)

X1 ~ X6 và X8 ~ X11 chỉ có thể được áp dụng như trạm ngõ vào thông thường

Trạm ngõ vào Analog

4 ngõ vào analog : 3 tiêu chuẩn (AI1 ~ AI3) và 1 phần mở rộng (AI4)

1 ngõ vào điện áp (AI1) 0 ~ 10V

  2 ngõ vào điện áp (AI2 / AI3) 0 ~ 10V hoặc dòng ngõ vào 0 ~ 20mA
  tùy chọn: 1 ngõ vào điện áp (AI4) -10V ~ 10V

Trạm ngõ ra digital

3 ngõ ra đa chức năng OC:2 tiêu chuẩn (Y1/Y2) and 1 mở rộng (Y3)

2 ngõ ra đa chức năng relay:: R1: EA/EB/EC and R2:RA/RB/RC

Dòng ngõ ra tối đa OC: 50mA

Công suất tiếp điểm rơ-le : 250VAC/3A hoặc  30VDC/1A, EA-EC và RA-RC  N/O,  EB-EC và RB/RC N/C
Trạm ngõ ra analog   2 trạm ngõ ra đa chức năng analog:
 M1/M2, ngõ ra 0~10V hoặc 0~20mA

HIển thị bàn phim

LED Tương tác của con người với màn hình và bộ truyền động điều khiển

Sao chép tham số

Tải lên và tải xuống thông tin tham số của biến tần, sao chép nhanh các thông số
Bảo vệ Bảo vệ Đoản mạch, quá dòng, quá điện áp, quá tải, mất pha, dưới  áp, quá nhiệt, lỗi quá tốc độ bên ngoài, v.v.

Điều kiện ứng dụng

Hướng cái đặt  Trong nhà, với độ cao dưới 1.000 mét, không có bụi và khí ăn mòn  và ánh sáng mặt trời trực tiếp
Nhiệt độ môi trường

 -10oC ~ + 50oC. Phạm vi nhiệt độ môi trường xung quanh + 40oC ~ + 50oC, 20% ~ 90% rh (không ngưng tụ)

Độ rung <0.5g
 Nhiệt độ   lưu trữ  -20~+65℃
Installation Method Gắn tường, lắp sàn, lắp phẳng
Lớp bảo vệ IP20/IP21 (450kW và cao hơn)
Phương pháp làm mát Buộc làm mát không khí
Tiêu chuẩn an toàn IEC61800-5-1:2007
Tiêu chuẩn EMC IEC61800-3:2004

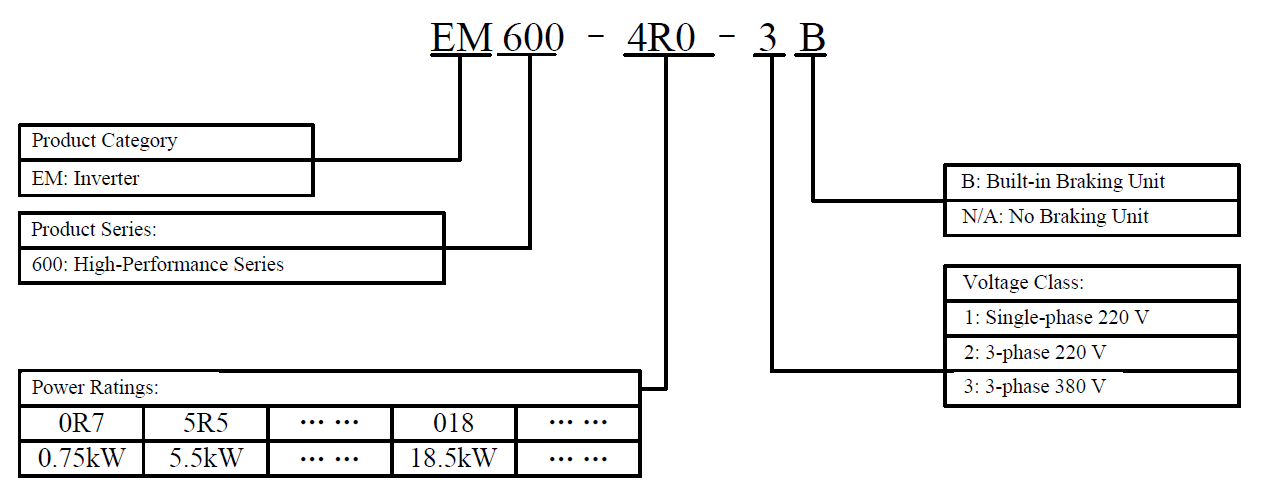

4. Sơ đồ đánh số mẫu

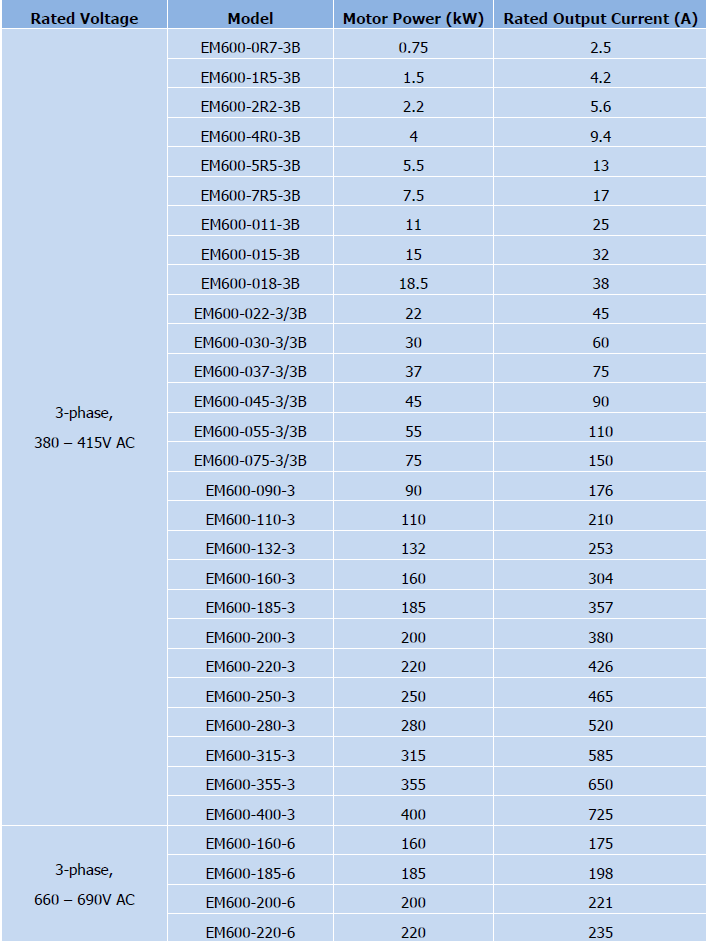

5. Model Number List

Nhận xét:
Chênh lệch giữa biến tần và động cơ không được nhiều hơn hai mức công suất. Vui lòng thử chọn một động cơ phù hợp với biến tần trong dòng định mức.

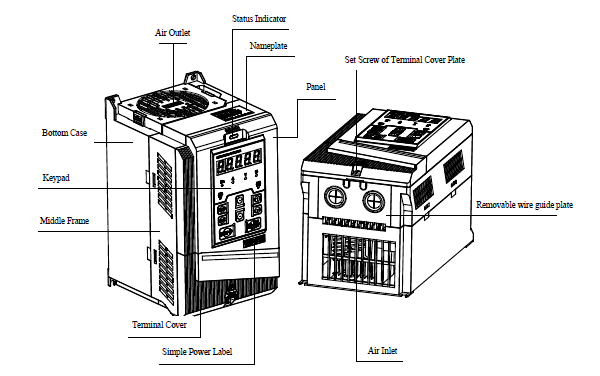

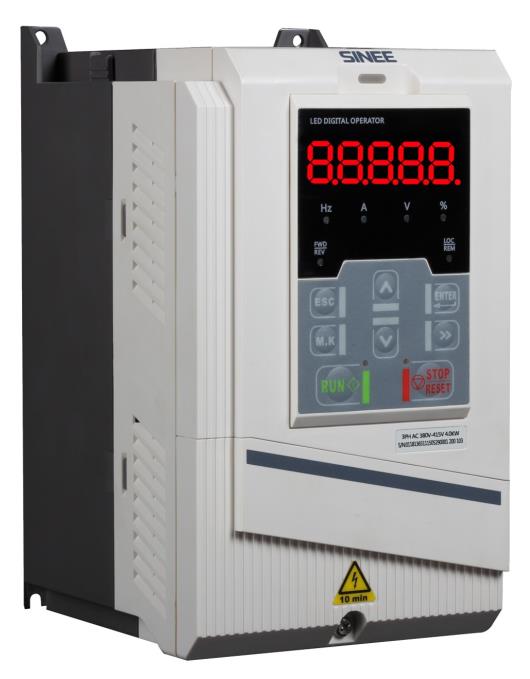

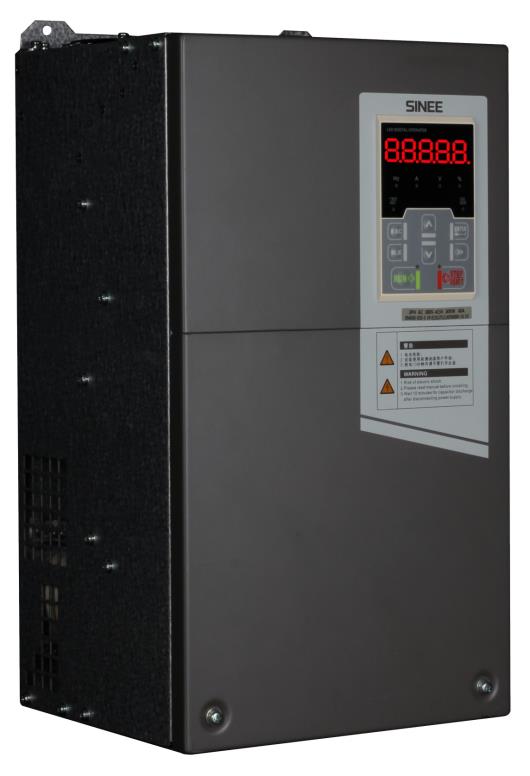

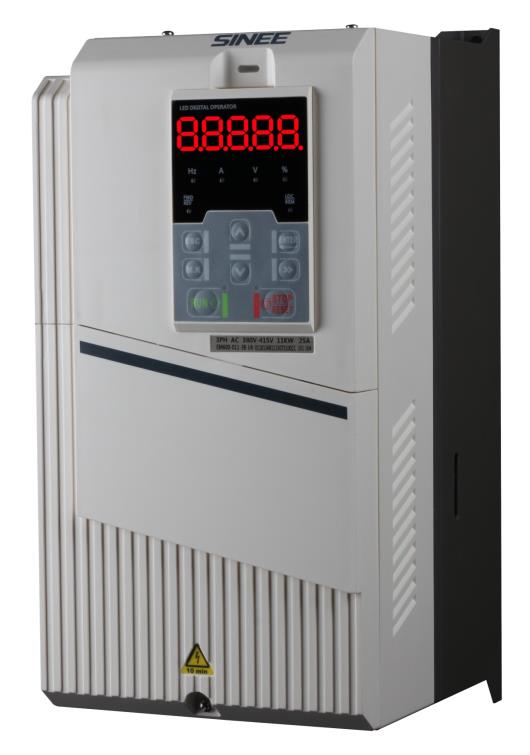

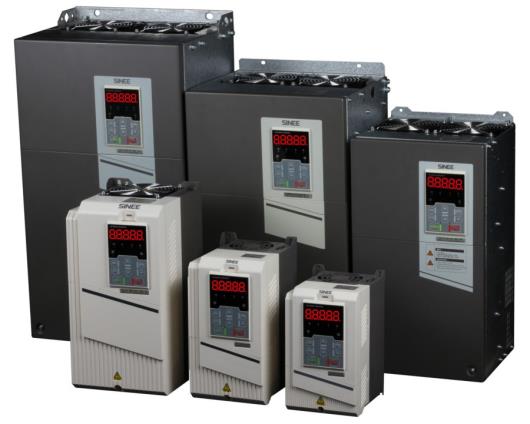

EM600 Outlook

Kích thước tổng thể và cài đặt

EM600 có thể được phân loại thành 27 thông số kỹ thuật cho 3 kích thước tổng thể và 11 kích thước cài đặt.

Bàn phím có thể được lắp đặt riêng trên bảng sắt với kích thước lỗ 114,5 ± 0,1 (L) * 71 ± 0,1 (W) mm và độ dày của bảng kim loại là 1,2 - 2,0 mm.

Kích thước lắp đặt tổng thể của EM600



Model No.

W

W1/W2

H

H1

H2

D

D1

D2

d

Frame

EM600-0R7-3B

130

115/120

228

220

219

153

108

75

5

(b)

EM600-1R5-3B

EM600-2R2-3B

EM600-4R0-3B

EM600-5R5-3B

140

130

270

261

258

172

128

94

5

(b)

EM600-7R5-3B

EM600-011-3B

180

150

368

353

343

210

165

136

7

(b)

EM600-015-3B

EM600-018-3B

EM600-022-3/3B

250

200

484

470

440

222

150

--

6.5

(c)

EM600-030-3/3B

EM600-037-3/3B

EM600-045-3/3B

315

220

560

546

513

250

180

--

7

(c)

EM600-055-3/3B

350

250

662

638

603

262

188

--

12

(c)

EM600-075-3/3B

EM600-090-3

386

300

753

724

700

292

231

300

13

(d)

EM600-110-3

416

300

855

825

793

307

246

315

13

(d)

EM600-132-3

EM600-160-3

497

397

1107

1076

1036

340

285

348

13

(d)

EM600-185-3

EM600-200-3

EM600-220-3

656

450

1348

1314

1261

388

232

395

13

(d)

EM600-250-3

EM600-280-3

EM600-315-3

801

680

1417

1383

1330

388

190

395

13

(d)

EM600-355-3

EM600-400-3

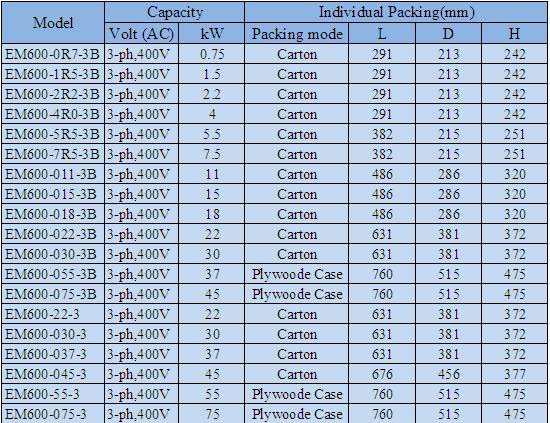

Chi tiết đóng gói của EM600

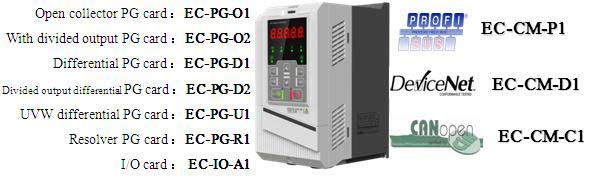

Phụ kiện tùy chọn

Iterm  Thông số kỹ thuật Giới thiệu Hình ảnh
Card mở rộng IO EC-IO-A1
4 ngõ vào đa chức năng kỹ thuật số
1 ngõ vào tín hiệu điện áp analog  (Hỗ trợ ngõ vào điện áp -10V - + 10V hoặc
Cảm biến nhiệt độ PT100 / PT1000)
Ngõ ra tín hiệu số

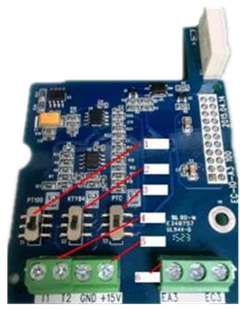

Card mở rộng IO EC-IO-A3
1 ngõ vào nhiệt độ: Hỗ trợ cảm biến nhiệt độ PT100, KTY84-130 / 150 và PTC130 / 150

1 ngõ ra rơle (NO): Y3:  EA3-EC3, dòng ngõ ra tối đa của OC là 50mA; công suất tiếp điểm: 250VAC / 3A hoặc 30VDC / 1A

Nguồn cung cấp: + 15V-GND, tối đa. dòng ngõ ra là 100mA

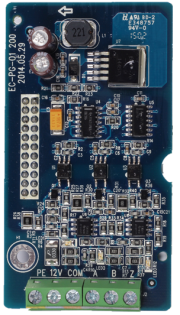

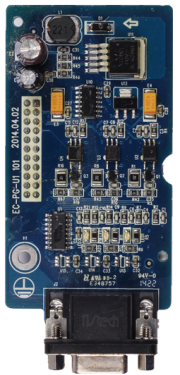

Card mở rộng encoder EC-PG-O1 Card PG ngõ vào OC

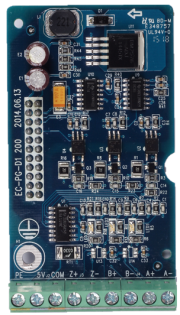

  EC-PG-D1 Card PG ngõ vào vi sai
  EC-PG-U1 Card PG ngõ vào vi sai UVW

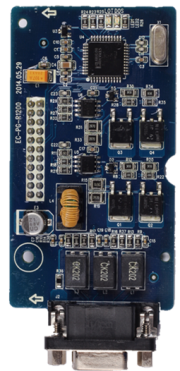

  EC-PG-R1 Card PG biến áp quay

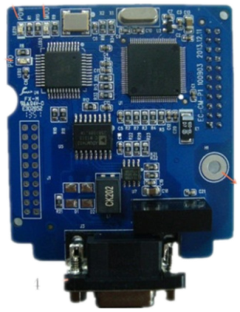

Thẻ giao tiếp-Profibus-DP EC-CM-P1 Card giao tiếp EC-CM-P1 được định nghĩa là card giao tiếp phụ PROFIBUS-DP và được sử dụng để kết nối biến tần EM500 với mạng lưới PROFIBUS-DP.
Card giao tiếp-CANOpen EC-CM-C1 Card giao tiếp EC-CM-P1 được định nghĩa là card giao tiếp phụ CANopen và được sử dụng để kết nối biến tần EM500 với mạng lưới CANopen
Card giao tiếp-DeviceNet EC-CM-D1 Card giao tiếp EC-CM-D1 được định nghĩa là card giao tiếp phụ DeviceNet và được sử dụng để kết nối biến tần EM500 với mạng lưới DeviceNet
Bàn phím LCD
Hiển thị thông tin trạng thái làm việc của biến tần từ màn hình LCD

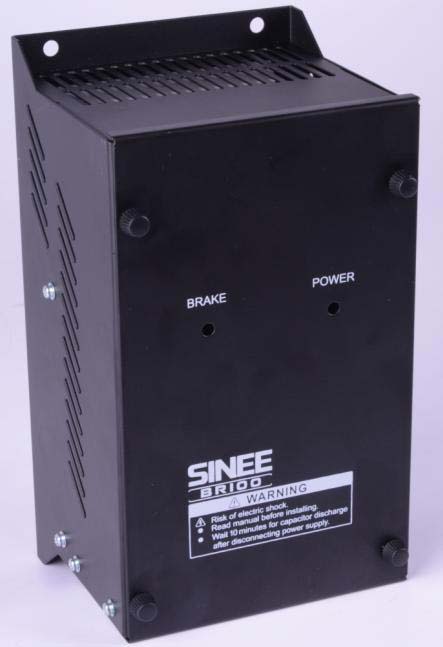

Bộ hãm động lực R100

Đối với biến tần AC 45-315kW

Model và thông số kỹ thuật

Model  Minimum Resistance (Ω)

Average Brake Current

Iav(A)

Peak Brake Current

Imax(A)

For inverters(kW)
BR100-045 10 45 75 18.545
BR100-160 6 75 150 55160
BR100-315 3 120 300

185315



Nhận xét:

1. BR100-045 được áp dụng cho biến tần 3 pha 220ac / 380Vac.

Đối với biến tần 3 pha 220 V, điện áp hãm là 395Vdc hoặc 420Vdc.

Đối với biến tần 3 pha 380Vac, điện áp hãm là 675Vdc hoặc 720Vdc.

2. BR100-160 / BR100-315 chỉ áp dụng cho biến tần 3 pha 380Vac.
