Biến tần nâng trong xây dựng EM330D

Biến tần nâng trong xây dựng EM330D

(243)

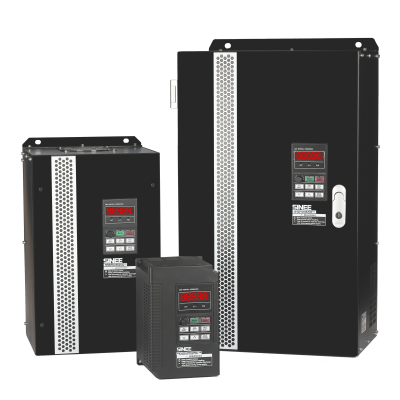

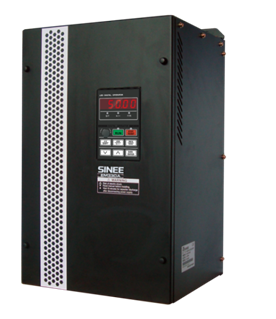

Biến tần trong máy nâng tải EM330D

3 pha 380 V-20% ~ 415V + 20%, 3.0 ~ 400kW

EM330D là một biến tần được thiết kế đặc biệt để nâng trong chế độ điều khiển vòng hở như máy nâng tải, v.v.
1. Đặc điểm kỹ thuật
①. Ngõ ra mô-men ổn định, mô-men150% định mức ở 0Hz, vận thăng hoạt động trơn tru trong quá trình khởi động, nâng và rơi.
②. Logic điều khiển phanh đặc biệt.
③. Giới hạn dòng tối ưu, lỗi ngắt sẽ không xảy ra khi tải thay đổi thường xuyên.
④. Phạm vi điện áp ngõ vào rộng bằng công nghệ AVR, ngõ ra mô-men cao vẫn duy trì khi dưới điện áp.
⑤. Phạm vi điều chỉnh tốc độ rộng đáp ứng các yêu cầu về tốc độ cao dưới tải nhẹ và tốc độ thấp dưới tải nặng, làm tăng đáng kể hiệu quả hoạt động của vận thăng.

2. Sơ đồ nối dây
3: Thông số kỹ thuật


Iterm  Thông số kỹ thuật
Nguồn cung cấp chính

3 pha 380V- 20%~415V(±20%), 50/60Hz±5%, tỷ lệ mất cân bằng điện áp<3%

Ngõ ra   Điện áp ngõ ra 3 pha, từ 0 đến nguồn cung cấp chính

Dòng ngõ ra định mức

100% dòng định mức không ngừng ngõ ra

Dòng quá tải lớn nhất

Dòng định mức 150% cho 1 phút, dòng định mức 180% cho 10 giây

Chức năng điều khiển cơ bản

 Chế độ điều khiển Kiểm soát cẩu chuyên dụng
Chế độ ngõ vào  Ngõ vào tần số (Tốc độ)
  Chế độ chạy Bàn phím, trạm  điều khiển (chuỗi 2 dây, chuỗi 3 dây), RS485 (giao tiếp)

Phạm vi điều khiển tần số

0.00~600.00Hz

Độ phân giải tần số ngõ vào

Ngõ vào kỹ thuật số: 0.01Hz

Ngõ vào Analog: 0.1% của tần số lớn nhất

Phạm vi điều chỉnh tốc độ

 1:100

Kiểm soát tốc độ chính xác

0.5% tốc độ đồng bộ định mức

Thời gian tăng/ giảm tốc

0.01~600.00s/0.1~6000.0s/1~60000s
Tính năng V / F Điện áp ngõ ra định mức: 20%~100%  có thể điều chỉnh
Tần số cơ bản:20.00~600.00Hz có thể điều chỉnh
Tăng mô-men  Tăng mô-men tự động, đường cong tăng mô-men cố định
Mô-men khởi động  150%/0.5Hz

Độ chính xác điều khiển mô-men

±8% mô-men định mức (SVC), ±5% mô-men định mức (FVC)
AVR AVR hoạt động trong khi điện áp ngõ ra không đổi nếu điện áp ngõ vào thay đổi.

Giới hạn dòng tự động

Tự động giới hạn dòng ngõ ra, tránh quá dòng thường xuyên ((Không áp dụng chức năng này đối với máy nâng tải và cẩu của cần trục tháp)
 Phanh DC

Tần số phantair.1~60.0Hz Thời gian phanh: 0~30S

Dòng phanh: 0%~150% dòng định mức

 Tín hiệu nguồn ngõ vào

Truyền thông, điện áp analog, dòng analog, tốc độ đặt trước, PLC đơn giản hoặc các nhóm của nó., v.v.

Chức năng ngõ vào/ ra

Công suất tham khảo 10V/20mA
Công suất điều khiển trạm 24V/200mA
Trạm ngõ vào digital
7 trạm ngõ vào lập trình

Trạm ngõ vào analog

4 ngõ vào analog: 2 ngõ vào điện áp (0 ~ 10V) và 2 dòng ngõ vào (0 ~ 20mA)

Trạm ngõ ra digital

2 ngõ ra OC và 1 ngõ ra rơle có thể lập trình được
Dòng ngõ ra tối đa của OC: 50mA
Công suất tiếp điểm rơ-le : 250VAC/3A hoặc  30VDC/1A,Khi rơle hoạt động, EA-EC được bật và EB-EC tắt
Trạm ngõ ra analog   2 trạm ngõ ra analog lập trình có thể xuất: 0 ~ 10V hoặc 0 ~ 20mA

HIển thị bàn phim

LED Tương tác của con người với màn hình và bộ truyền động điều khiển

Sao chép tham số

Tải lên và tải xuống thông tin tham số của biến tần, sao chép nhanh các thông số
Bảo vệ Bảo vệ Đoản mạch, quá dòng, quá điện áp, quá tải, mất pha, dưới  áp, quá nhiệt, lỗi ngoài, v.v.

Điều kiện ứng dụng

Hướng cái đặt  Trong nhà, với độ cao dưới 1.000 mét, không có bụi và khí ăn mòn  và ánh sáng mặt trời trực tiếp
Nhiệt độ môi trường

 -10oC ~ + 50oC. Phạm vi nhiệt độ môi trường xung quanh + 40oC ~ + 50oC, 20% ~ 90% rh (không ngưng tụ)

Độ rung <0.5g
 Nhiệt độ   lưu trữ  -20~+65℃
Installation Method Gắn tường, lắp sàn, lắp phẳng
Lớp bảo vệ IP20/IP21 (450kW và cao hơn)
Phương pháp làm mát Buộc làm mát không khí
Tiêu chuẩn an toàn IEC61800-5-1:2007
Tiêu chuẩn EMC IEC61800-3:2004

4. Sơ đồ đánh số mẫu

5. Model Number List

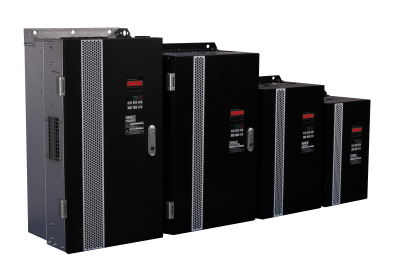

EM330D Outlook



2 Phân loại thành 10 kích cỡ cho tổng số 50 model EM330D, kích thước cài đặt như hình dưới đây.
(a)Kích thước bàn phím để cài đặt
(b) Tổng thể của EM330D cho Cài đặt 1

(c) Tổng thể của EM330D cho Cài đặt 2

Kích thước cài đặt tổng thể của EM330D


Nhận xét:
1. EM330D-090 trở lên: các trạm ngõ vào nguồn ở trên cùng và các trạm ngõ ra nguồn ở dưới cùng của biến tần.

Chi tiết đóng gói của EM330D


Phụ kiện tùy chọn

Iterms  Mô tả   Hình ảnh
Bộ điều khiển GPS Hỗ trợ hệ thống điều khiển từ xa GPS
Bảng điều  biến tần CP Được sử dụng để điều khiển hệ thống cho biến tần
