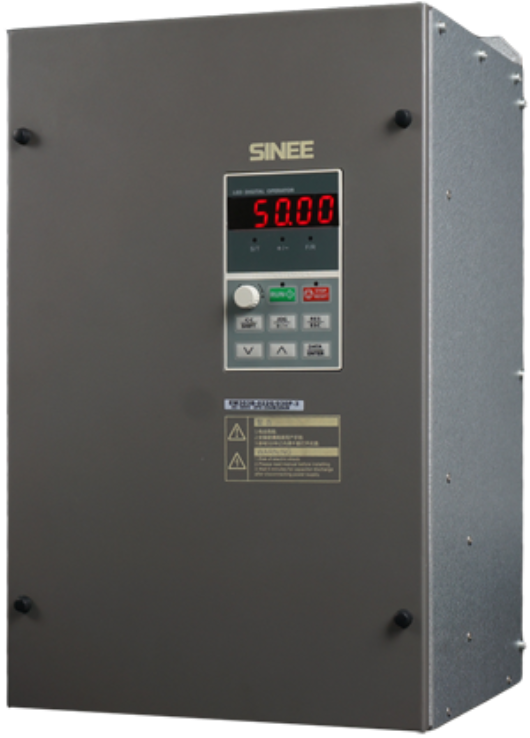

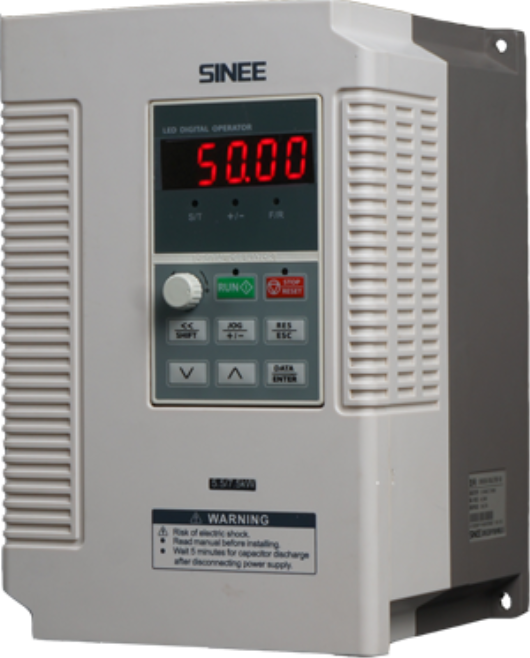

Biến tần tiêu chuẩn EM303B

Biến tần điều khiển vector vòng hở
3 pha 380 V-20% ~ 415V + 20%, 0,75 ~ 400kW

EM303B giúp một động cơ cảm ứng đạt được phản ứng tốc độ nhanh và khả năng điều khiển mô-men như một động cơ DC giúp hệ thống điều khiển chuyển động ổn định, chính xác và nhanh chóng.

1. Tính năng trung bình

①. Điều khiển véc tơ V / F & cảm biến (SVC)

②. CPU kép dẫn đến hiệu suất và sự ổn định tốt hơn



③. DC tích hợp cho công suất 90kW- 400kW.
④. Tự động điều chỉnh xoay / tĩnh của các thông số động cơ

⑤. Bàn phím LED tiêu chuẩn có thể tháo rời với chiết áp tích hợp; Bàn phím LCD tùy chọn

⑥. Biến tần định mức kép (P) / nhiệm vụ nặng (G)

⑦. Truyền thông Modbus RTU

⑧. Điều khiển PID tích hợp

⑨. Tích hợp phanh IGBT lên đến 15kW

⑩ . Trạm kỹ thuật số có thể lập trình: 7 ngõ vào kỹ thuật số & 2 ngõ ra kỹ thuật số, 3 ngõ ra đa chức năng: 1 rơle C / O và 2 bóng bán dẫn thu mở

⑪. Trạm analog: 4 ngõ vào & 2 đầu ra. Tất cả các ngõ vào analog cũng có thể được lập trình như ngõ vào đa chức năng kỹ thuật số . Ngõ ra analog có thể được chọn cho tín hiệu điện áp và dòng điện bằng cách thay đổi jumper

⑫. Load  disturbance compensation  for trip free operation

⑬. Tự động tìm kiếm tốc độ động cơ khi khởi động lại

⑭. Gắn mặt bích (90 ~ 200kW) & lắp sàn với khung tùy chọn (5kW trở lên)

2. Sơ đồ nối dây









3. Thông số kỹ thuật

Items

Specifications

 Nguồn cung cấp chính

 Điện áp định mức

 3-phase 380 V-20%~415V+20%, 50/60Hz±5%, tỷ lệ mất cân bằng điện áp<3%

 Ngõ ra

Điện áp ngõ ra

 3 pha, từ 0 đến nguồn cung cấp chính

Dòng ngõ ra định mức

100% dòng định mức không ngừng ngõ ra

Dòng quá tải lớn nhất

 Model G:150% dòng định mức cho 1 phút, 180%  dòng định mức cho  10 giây

 Model P:120% dòng định mức cho 1 phút, 150% dòng định mức cho  10 giây

 Basic Control  Functions

Chế độ điều khiển

 V/F, SVC (SVC0, SVC1)

Chế độ ngõ vào

Ngõ vào tần số (Tốc độ), ngõ vào mô-men.

Chế độ chạy

 Bàn phím, trạm  điều khiển (chuỗi 2 dây, chuỗi 3 dây), RS485

Phạm vi điều khiển tần số

 0.00~600.00Hz

Độ phân giải tần số ngõ vào

 Ngõ vào kỹ thuật số: 0.01Hz

 Ngõ vào Analog: 0.1%  của tần số lớn nhất

Phạm vi điều chỉnh tốc độ

 1:50 (V/F), 1:100 (SVC)

Kiểm soát tốc độ chính xác

 0.2% tốc độ đồng bộ định mức

Thời gian tăng/ giảm tốc

 0.01~600.00 giây/ phút

Tính năng V / F

 Điện áp ngõ ra định mức: 20%~100%  có thể điều chỉnh

 Tần số cơ bản: 20.00~600.00Hz có thể điều chỉnh

Tăng mô-men

Tăng mô-men tự động, cố định đường cong tăng mô-men, quy mô đường cong V / F do khách hàng xác định

Mô-men khởi động

 150%/1Hz (V/F), 150%/0.5Hz (SVC)

Độ chính xác điều khiển mô-men

 ±5% mô-men định mức  (SVC1)

 AVR

 AVR hoạt động trong khi điện áp đầu ra không đổi nếu điện áp đầu vào thay đổi.

Giới hạn dòng tự động

 Tự động giới hạn dòng ngõ ra, tránh quá dòng thường xuyên

Phanh DC

 Tần số phanh: 0.1~60.0Hz, Thời gian phanh: 0~30s

 Dòng phanh: 0~150% dòng định mức

Tín hiệu nguồn ngõ vào

 Truyền thông, điện áp analog, dòng analog, tốc độ đặt trước, PLC đơn giản and sự kết hợp của chúng

 Chức năng đặc biệt

 Textile  Wobbulation

 Nhận ra chức năng Textile  Wobbulation như phạm vi wobbulation, thời gian và nhảy

 Chức năng ngõ vào/ ra

Công suất tham khảo

 10V/20mA

Công suất điều khiển trạm

 24V/150mA

 Trạm ngõ vào digital

 7 trạm kỹ thuật số lập trình

Trạm ngõ vào analog

 4 ngõ vào analog2 ngõ vào điện áp(0~10V) and 2 ngõ vào dòng (0~20mA)

Trạm ngõ ra digital

 2 ngõ ra OC và 1 đầu ra rơle được lập trình.

Dòng điện ngõ ra tối đa của OC: 50mA

   Relay contact capacity: 250VAC/3A or 30VDC/1A. Khi rơ-le hoạt động, EA-EC là N/O,  và EB-EC là N/C

Trạm ngõ ra analog

2 trạm ngõ ra analog có thể lập trình có thể xuất: 0~10V  or 0~20mA

 HIển thị bàn phim

 LED

 Tương tác của con người với màn hình và bộ truyền động điều khiển

Sao chép tham số

 Tải lên và tải xuống thông tin tham số của biến tần, sao chép nhanh các thông số

 Bảo vệ

Bảo vệ

 Đoản mạch, quá dòng, quá điện áp ,, quá tải, mất pha, dưới  áp, quá nhiệt, lỗi quá tốc độ bên ngoài, v.v.

 Điều kiện   ứng dụng

Hướng cài đặt

 Trong nhà, với độ cao dưới 1.000 mét, không có bụi và khí ăn mòn   và ánh sáng mặt trời trực tiếp

Nhiệt độ môi trường

 -10℃~+50℃. Phạm vi nhiệt độ môi trường xung quanh +40℃~+50℃,

 20%~90%RH (không ngưng tụ)

Độ rung

 <0.5g

Nhiệt độ lưu trữ

 -20℃~+65℃

Phương pháp lắp đặt

 Gắn tường, lắp phẳng

Lớp bảo vệ

 IP20

 Phương pháp làm mát

 Buộc làm mát không khí

 Tiêu chuẩn an toàn

 IEC61800-5-1:2007

Tiêu chuẩn EMC

 IEC61800-3:2004



5.Model Number List


Nhận xét:

EM303B là một mô hình tích hợp với G (mô-men xoắn cố định) và P (mô-men xoắn vuông) trong một. Dữ liệu được liệt kê ở trên là của Mô hình G. Khi áp dụng cho mô-men xoắn vuông như quạt gió, bơm nước, v.v., xếp hạng công suất của động cơ áp dụng có thể cao hơn một bậc. Xem bảng tên của biến tần để biết chi tiết.





12:15 12:50

EM303B

Kích thu?c t?ng th? và cài d?t EM303B có th? du?c phân lo?i thành 10 kích thu?c cho t?ng s? 30 mô hình.


Bàn phím có th? du?c cài d?t riêng trên b?ng kim lo?i v?i kích thu?c l? là 116,5 ± 0,1 (L) * 71,5 ± 0,1 (W) mm và d? dày c?a b?ng kim lo?i áp d?ng: 1,2 2,0mm.


Kích thu?c l?p d?t t?ng th? c?a EM303B







Flush Mount

EM303B-090, EM303B-110 132, EM303B-160 200 có th? du?c cài d?t trong l?p d?t tuôn ra. Phuong pháp l?p d?t
Vui lòng di chuy?n các m?t bích trên d?nh và du?i cùng c?a v? t? v? trí nhu hình bên du?i. Nó ch? c?n tháo các m?t bích bu lông và l?p ráp t?i dúng noi. Xem hình 2-8 d? bi?t kích thu?c cài d?t.


Kích thu?c l?p d?t


Chi ti?t dóng gói c?a EM303B

Linh kiện

Tên  Miêu tả  Hình ảnh
Bàn phím LCD
(tùy chọn)
Hiển thị thông tin trạng thái làm việc của biến tần thông qua màn hình LCD

Đặc điểm kỹ thuật của điện kháng AC ngoài
