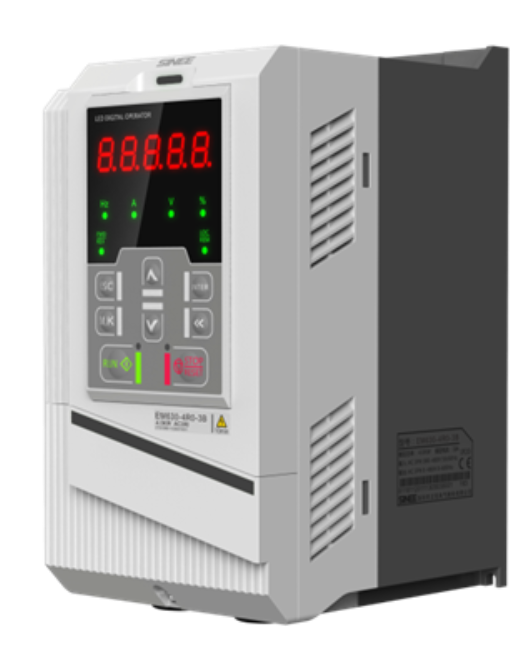

Biến tần điều khiển lực căng EM610

Biến tần điều khiển lực căng EM610

(567)
Biến tần điều khiển căng thẳng EM 610
VVF, SVC, FVC
3 pha 380 V / 415V (± 20%), 0,75 ~ 280kW

EM610 là loại biến tần chuyên dụng áp dụng cho các thiết bị điều khiển lực căng chính xác cao ở chế độ điều khiển vòng kín, thay thế hoàn toàn động cơ mô-men, hệ thống điều khiển cuốn và gỡ dây bằng sự tính toán đường kính cuộn dây và các đơn vị điều khiển lực căng ổn định. So với hệ thống kiểm soát lực căng truyền thống, nó ổn định hơn, đơn giản hơn và chi phí thấp hơn.
EM610 có thể được áp dụng cho máy phủ, máy cuộn, máy dập nổi, máy cắt cuộn, máy cán, v.v.
1. Tính năng nổi bật

①. 4 chế độ kiểm soát lực căng tùy chọn:
     Chế độ điều khiển tốc độ vòng kín
     Chế độ điều khiển mô-men vòng mở
     Chế độ điều khiển mô-men vòng kín (Độ chính xác của điều khiển cao nhất)
     -Chế độ kiểm soát tốc độ tuyến tính

②. 9 loại tính toán đường kính cuộn bằng cách:
     -Tốc độ đường truyền
     - Tích lũy độ dày
     - Tính toán xung phản hồi Encoder
     -Phương pháp phát hiện mô phỏng
     -Tính toán véc tơ vòng lặp mở, v.v.

③. Độ chính xác kiểm soát lực căng ổn định được đảm bảo bằng ma sát và bù quán tính

④ Bắt đầu từ 11kW, reactor  DC tích hợp để cải thiện khả năng thích ứng lưới điện
⑤. Lấy mẫu dòng pha ngõ ra, hỗ trợ bảo vệ ngắn mạch khi nối đất

⑥. Chức năng kiểm soát lực căng đặc biệt cho cuộn dây đảm bảo cuộn đồng đều và trơn tru trong quá trình tăng đường kính

⑦. Tự động thay đổi âm lượng của chức năng biến tần trước

⑧. Áp dụng cho động cơ cảm ứng AC hoặc PMSM.

⑨. ModBus RS485 tiêu chuẩn; 3 card giao tiếp bus trường tùy chọn: Profibus-DP, CANopen, DeviceNet

⑩. 3 card PG tùy chọn cho encoder: ABZ tăng dần, UVW tăng dần và biến áp quay



2. Sơ đồ nối dây



3: Thông số kỹ thuật

Iterm  Thông số kỹ thuật
Nguồn cung cấp chính  Điện áp ngõ vào định mức

3 pha 380V- 20%~415V(±20%), 50/60Hz±5%, tỷ lệ mất cân bằng điện áp<3%

Ngõ ra   Điện áp ngõ ra 3 pha, từ 0 đến nguồn cung cấp chính

Dòng ngõ ra định mức

100% dòng định mức không ngừng ngõ ra

Dòng quá tải lớn nhất

dòng định mức 150% cho 1 phút, dòng định mức 180% cho 10 giây, dòng định mức 200% cho 2 giây

Chức năng điều khiển cơ bản

Chế độ điều khiển V/F, SVC (công nghệ điều khiển vector không cảm biến), FVC (điều khiển vector phản hồi)
Chế độ ngõ vào  Ngõ vào (tốc độ) tần số, ngõ vào mô-men.
Chế độ chạy Bàn phím, trạm  điều khiển (chuỗi 2 dây, chuỗi 3 dây), giao tiếp

Phạm vi điều khiển tần số

0.00~600.00Hz

Độ phân giải tần số ngõ vào

Ngõ vào Digital: 0.01Hz

Ngõ vào Analog: 0.1% của tần số lớn nhất

Phạm vi điều chỉnh tốc độ

 1:50 (V/F), 1:200 (SVC), 1:1000 (FVC)

Kiểm soát tốc độ chính xác

0.2% tốc độ đồng bộ định mức

Thời gian tăng/ giảm tốc

0.01~600.00s/0.1~6000.0s/1~60000s
Tính năng V / F Điện áp ngõ ra định mức: 20%~100%  có thể điều chỉnh
Tần số cơ bản:20.00~600.00Hz có thể điều chỉnh
Tăng mô-men  cố định đường cong tăng mô-men, quy mô đường cong V / F do khách hàng xác định
Mô-men khởi động  150%/1Hz (VVF), 150%/0.25Hz (SVC),150%/0Hz(FVC)

Độ chính xác điều khiển mô-men

±8% mô-men định mức (SVC), ±5% mô-men định mức (FVC)
AVR AVR hoạt động trong khi điện áp đầu ra không đổi nếu điện áp đầu vào thay đổi.

Giới hạn dòng tự động

Tự động giới hạn dòng ngõ ra, tránh quá dòng thường xuyên
 Phanh DC

Tần số phanh: 0.01~Fmax, Thời gian phanh: 0~30S

Dòng phanh: 0%~100% dòng định mức

 Tín hiệu nguồn ngõ vào

Truyền thông, xung tốc độ cao, v.v.

Chức năng ngõ vào/ ra

Nguồn tham khảo 10V/20mA
Công suất điều khiển trạm 24V/200mA
Trạm ngõ vào digital

7 ngõ vào digital tiêu chuẩn (X1 ~ X7) và 4 mở rộng (X8 ~ X11);

X7 có thể được áp dụng như trạm ngõ vào xung tốc độ cao (F02,06 = 35/38/40)

X1 ~ X6 và X8 ~ X11 chỉ có thể được áp dụng như trạm ngõ vào thông thường

Trạm ngõ vào analog

3 ngõ vào analog tiêu chuẩn (AI1 ~ AI3) và 1 phần mở rộng (AI4)
2 ngõ vào điện áp (AI1 / AI2) 0 ~ 10V hoặc ngõ vào điện áp -10 ~ 10V
2 ngõ vào điện áp (AI2 / AI3) 0 ~ 10V hoặc ngõ vào dòng 0 ~ 20mA tùy chọn
1 ngõ vào điện áp (AI4) -10V ~ 10V

Trạm ngõ ra digital

3 ngõ ra đa chức năng OC:2 tiêu chuẩn (Y1/Y2) and 1 mở rộng (Y3)

2 ngõ ra đa chức năng relay:: R1: EA/EB/EC and R2:RA/RB/RC

Dòng ngõ ra tối đa OC: 50mA

Công suất tiếp điểm rơ-le : 250VAC/3A hoặc  30VDC/1A, EA-EC và RA-RC  N/O,  EB-EC và RB/RC N/C
Trạm ngõ ra analog   2 trạm ngõ ra đa chức năng analog: M1/M2, ngõ ra 0~10V hoặc 0~20mA

HIển thị bàn phim

LED Tương tác của con người với màn hình và bộ truyền động điều khiển

Sao chép tham số

Tải lên và tải xuống thông tin tham số của biến tần, sao chép nhanh các thông số
Bảo vệ Bảo vệ Đoản mạch, quá dòng, quá điện áp, quá tải, mất pha, dưới  áp, quá nhiệt, lỗi quá tốc độ bên ngoài, v.v.

Điều kiện ứng dụng

Hướng cái đặt  Trong nhà, với độ cao dưới 1.000 mét, không có bụi và khí ăn mòn  và ánh sáng mặt trời trực tiếp
Nhiệt độ môi trường

 -10oC ~ + 50oC. Phạm vi nhiệt độ môi trường xung quanh + 40oC ~ + 50oC, 20% ~ 90% rh (không ngưng tụ)

Độ rung <0.5g
Nhiệt độ lưu trữ  -20~+65℃
Phương pháp cài đặt Gắn tường, lắp sàn, lắp phẳng
Lớp bảo vệ IP20/IP21 (450kW và cao hơn)
Phương pháp làm mát Buộc làm mát không khí

4. Sơ đồ đánh số model

5.Model Number List

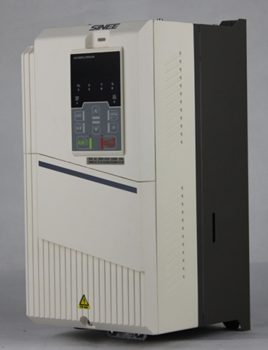

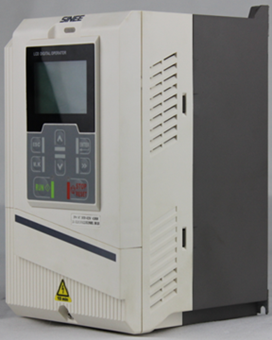

EM610 Outlook



Kích thước tổng thể và cài đặt

Biến tần sê-ri EM610 có 30 loại thông số kỹ thuật, tổng cộng có 4 dạng và 12 loại kích thước cài đặt

Kích thước cài đặt tổng thể của EM610

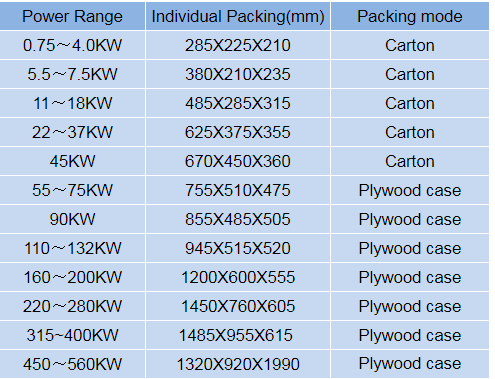

Chi tiết đóng gói của EM610




Phụ kiện tùy chọn

Items



Thông số kỹ thuật



Giới thiệu



Hình ảnh



Card mở rộng IO

EC-IO-A1

Được sử dụng để mở rộng các trạm điều khiển biến tần



Card mở rộng encoder

EC-PG-O1

Card PG ngõ vào OC



EC-PG-D1

Card PG ngõ vào vi sai



EC-PG-U1

Card PG ngõ vào vi sai UVW



EC-PG-R1

Card PG biến áp quay



Card giao tiếp-Profibus-DP

EC-CM-P1

Được sử dụng để kết nối biến tần với mạng Profibus-DP



Card giao tiếp-CANOpen



EC-CM-C1

Được sử dụng để kết nối biến tần với mạng CANOpen



Card giao tiếp-DeviceNet

EC-CM-D1

Được sử dụng để kết nối biến tần với mạng DeviceNet
