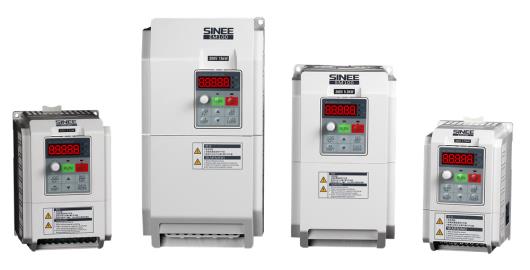

EM100 Series

1 pha 220 V (± 20%), 0,4 ~ 4.0kW
3 pha 220 V (± 20%), 0,4 ~ 7,5kW
3 pha 380V / 415V (± 20%),

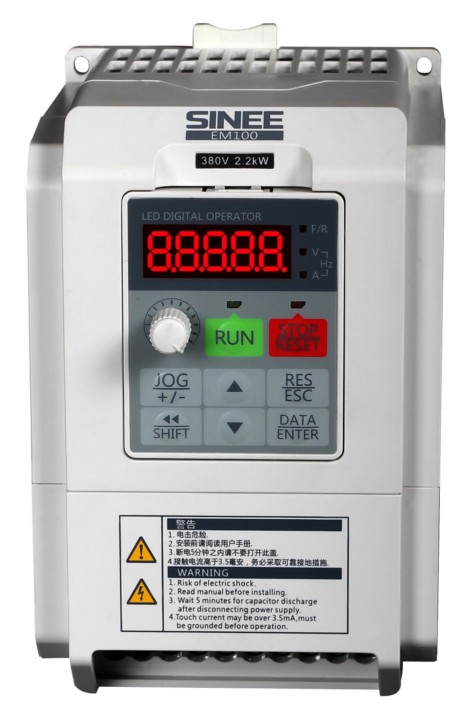

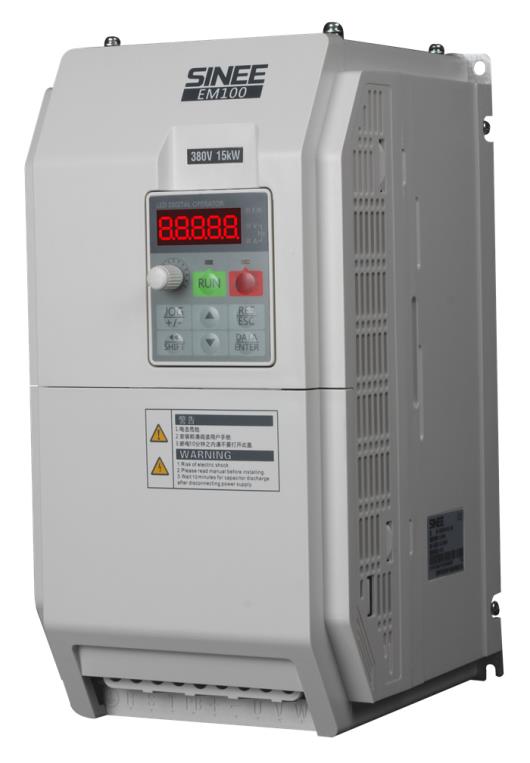

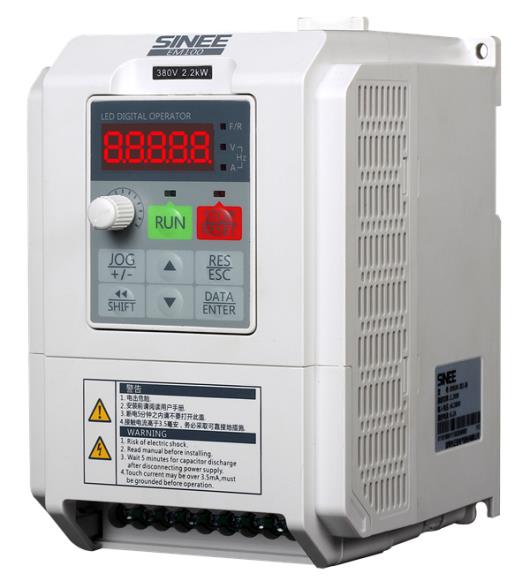

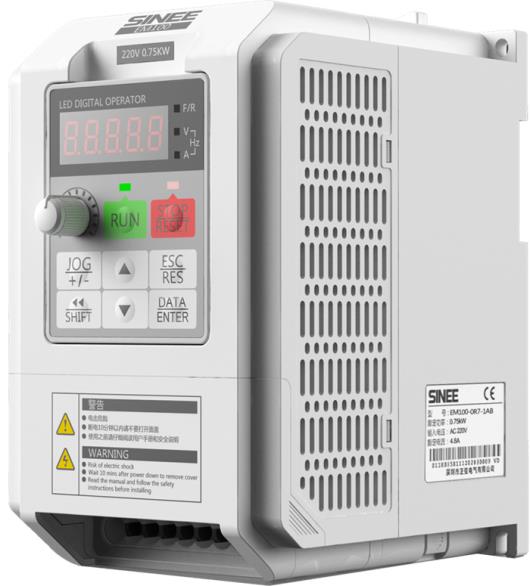

Biến tần EM100 0,75 ~ 15kW nhỏ gọn được thiết kế với độ ổn định cao và thân thiện với người dùng, áp dụng cho các máy móc công nghiệp đơn giản như quạt, máy bơm, băng tải, v.v.

1. Tính năng trung bình


- Kiểm soát V / F và VVF

- Điều chỉnh tự động / quay vòng của các thông số động cơ

- Bàn phím LED có thể tháo rời với chiết áp sẵn có

- Dễ dàng tháo quạt làm mát, điều khiển thông minh khi khởi động / dừng dựa trên nhiệt độ tản nhiệt cho độ ồn thấp và tuổi thọ dài hơn

- Hỗ trợ truyền thông Modbus RS485

- Tích hợp IGBT cho mỗi định mức
- Tùy chọn lắp mặt bích trong 5,5kW và xếp hạng trên
- Hỗ trợ gắn bên cạnh mà không làm giảm

-  IP20 (có thể được nâng cấp lên IP40 bằng cách phủ lớp kim loại tùy chọn làm giảm môi trường bụi và ẩm)

2. Sơ đồ dây



3.Đặc điểm


iterm

Thông số kỹ thuật

Ngõ vào

  EM100-XXX-1B: 1 pha 220 V (± 20%), 50 / 60Hz (± 5%)

  EM100-XXX-2B: 3 pha 220 V (± 20%), 50 / 60Hz (± 5%)

  EM100-XXX-3B: 3 pha 380V (± 20%), 50 / 60Hz (± 5%)

 Ngõ ra

 Điện áp ngõ ra tối đa

 3-phase, từ 0 đến Usupply.

 Dòng ngõ ra định mức

 100% dòng định mức không ngừng ngõ ra

 Dỏng quá tải lớn nhất

 150% dòng định mức cho 1phút, 180% dòng định mức cho

10 giây, 200% dòng định mức cho  2 giây

Chức năng điều khiển cơ bản


 Chế độ điều khiển

   V / F, VVF

 Chế độ cài đặt tốc độ

  Chế độ cài đặt tốc độ, cài đặt Analog, cài đặt giao tiếp RS485, cài đặt số trạm, bàn phím .

 Chế độ chạy

 Bàn phím , kiểm soát trạm  (trình tự 2-dây,trình tự 3-dây), RS485

 Dải điều khiển tần số

  0,00 ~ 320,00Hz

 Độ phân giải tần số ngõ vào


  Ngõ vào kỹ thuật số: 0,01Hz

  Ngõ vào Analog: 0.10Hz

Phạm vi điều chỉnh    tốc độ


  1:50

 Kiểm soát tốc độ chính xác

  1.0%

Thời gian tăng/ giảm tốc

  0,01 ~ 600,00 giây

Tính năng V / F

   Điện áp đầu ra định mức: 5% ~ 100% điều chỉnh,     Tần số cơ sở: 20,00 ~ 320,00Hz điều chỉnh

 Tăng mô-men

Tăng mô-men  tự động, cố định đường cong tăng mô-men, quy mô đường cong V / F do khách hàng xác định

 Khung bàn phím
  (tùy chọn)

   Với nút bấm bàn phím, bàn phím có thể được cài đặt trên bảng điều khiển.

 AVR

   Điện áp ngõ ra không thay đổi và điện áp ngõ vào thay đổi khi AVR  hoạt động. Độ chính xác: ± 10V ở điện áp ngõ vào định mức


 Giới hạn dòng tự động

   Tự động giới hạn dòng ngõ ra, tránh quá dòng thường xuyên

Phanh DC

   Thời gian phanh: 0 ~ 30s

   Dòng phanh: 150% dòng định mức

Tín hiệu nguồn ngõ vào

   Kỹ thuật số, điện áp analog, dòng analog, cài sẵn tốc độ, PLC đơn giản, giao
   tiếp Modbus  , tần số rung lắc  và PID. Cài đặt tần số chính và cài đặt tần số
   phụ tích hợp và chuyển trạm

Chức năng ngõ vào/ ra

Nguồn cung cấp phụ trợ

  10V / 10mA, 24 V / 50mA

Chức năng ngõ vào/ ra

   Trở kháng điện bên trong: 27KΩ

   Ngõ vào bên ngoài chấp nhận được: 0 ~ 20V, trạm ở mức thấp

   Tần số ngõ vào tối đa: 1kHz

  6 trạm ngõ vào lập trình kỹ thuật số, người dùng có thể xác định chức năng của trạm  thông qua mã chức năng.

 Trạm ngõ vào analog

   1 ngõ vào điện áp: 0 ~ 10V và một đầu vào khác có thể là dòng ngõ :  4 ~ 20mA hoặc đầu vào điện áp: 0 ~ 10V

 Trở kháng ngõ vào: điện áp ngõ vào: 1MΩ, dòng ngõ vào: 250Ω

 Độ chính xác: 0,2%

 Trạm ngõ ra digital


 1 ngõ ra OC được lập trình

Tối đa tải công suất: 50mA / 24v

  Dải tần số đầu ra: 0 ~ 1kHz

 1 ngõ ra relay lập trình, cổng EB-NC, EA-NO, EC-Common

 Công suất  tiếp xúc: 3A / 250VAC

 Hệ số công suất:> 0,4 ​​hoặc 1A / 30VDC

Trạm ngõ ra analog

 1 trạm ngõ ra analog được lập trình : 0 ~ 10V

 Tối đa khả năng tải: 2mA

 Độ chính xác: 0,1V

  Hiển thị

Đèn LED

   Hiển thị 7 đoạn  5-digita, 8 khóa ngõ vào, chiết áp

  Bảo vệ

Bảo vệ

   Quá dòng, quá điện áp, mất pha ngõ vào / ngõ ra, ngõ ra ngắn mạch, quá nhiệt, và vv

  Điều kiện   ứng dụng

Hướng cái đặt

   Trong nhà, với độ cao dưới 1.000 mét, không có bụi và khí ăn mòn
   và ánh sáng mặt trời trực tiếp

Nhiệt độ    môi trường

   -10oC ~ + 50oC. Phạm vi nhiệt độ môi trường xung quanh + 40oC ~ + 50oC,
   20% ~ 90% rh (không ngưng tụ)

Độ rung

 <0,5g

Nhiệt độ lưu trữ

 -20 ℃ ~ + 65 ℃

Phương pháp cài đặt

 Gắn tường, gắn phẳng

  Lớp bảo vệ

 IP20

  Phương pháp làm mát

 Buộc làm mát không khí

  Tiêu chuẩn an toàn

 IEC61800-5-1: 2007

  Tiêu chuẩn EMC

 IEC61800-3: 2004



4.Model Numbering Scheme



5. Danh sách model




Kích thước tổng thể




Nhận xét:

D2: Khoảng cách giữa lỗ vào của cáp nguồn và tấm lắp đặt.
Mùi / chỉ: Kích thước không có sẵn.


Chi tiết đóng gói của EM100



Linh kiện

Tên linh kiện  Giới thiệu  Hình ảnh
Khung bàn phím (tùy chọn) Với nút bấm bàn phím, bàn phím có thể được cài đặt trên bảng điều khiển.
